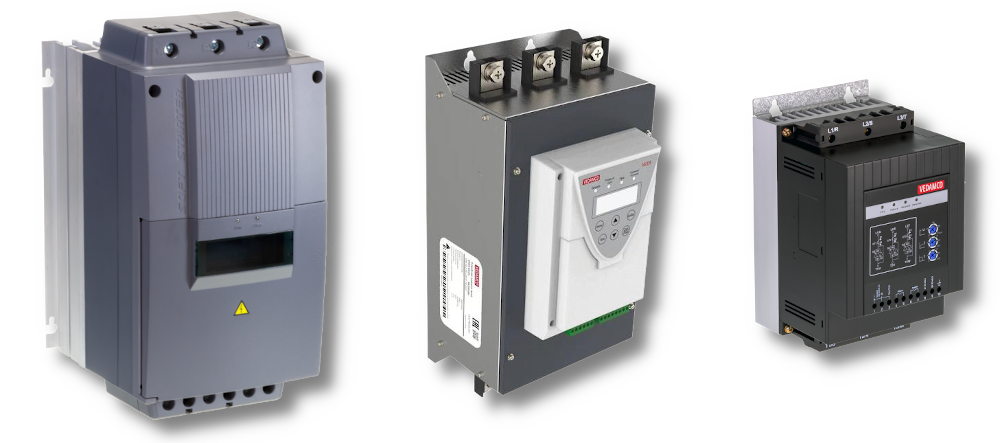

Устройства плавного пуска

VEDA MCD

российские разработки высокого качества

профессиональная команда, 20 лет опыта в области силовой электроники

максимально комфортные коммерческие условия

наличие и экспертная логистика от склада до объекта поставки

самая широкая сервисная сеть в России



Быстро подберём устройство плавного пуска

под любую задачу автоматизации с учетом Ваших потребностей:

ВЫБРАТЬ УСТРОЙСТВО
Каталог оборудования VEDA серии MCD
Обратитесь к нашим специалистам, если требуется помощь с выбором технического решения для Вашей задачи
  • VEDA MCD-1 +байпас
    Для двигателей 1×220 В, 3×380 В
    Мощность 0,37-75 кВт
    Питание управления 220В AC / 24В DC
    Опции - ModBus, кнопка "Пуск/Стоп"
    Перейти к описанию
  • VEDA MCD-2
    Для двигателей 3×380 В
    Мощность 7,5-450 кВт
    Питание управления 220В AC
    Опции - ModBus, доп.аналоговый выход
    Перейти к описанию
  • VEDA MCD-3
    Для двигателей 3×380 В, 3×690 В
    Мощность 30-500 кВт
    Питание управления 220В AC
    Опции - ModBus, ProfiBus, доп.аналоговый выход
    Перейти к описанию
  • VEDA MCD-4 +байпас
    Для двигателей 3×380 В
    Мощность 1,5-55 кВт
    Питание управления 220В AC / 24В DC
    Возможен монтаж на DIN-рейку
    Перейти к описанию
  • VEDA MCD-5 +байпас
    Для двигателей 3×380 В, 3×690 В
    Мощность 7,5-450 кВт
    Питание управления 220В AC
    ModBus (RS-485) - встроенный
    Перейти к описанию
Устройства плавного пуска
VEDA серии MCD
информация о продукте и производителе
VEDA MC (ВЕДА МК) - российская компания и одноименный бренд, основанные в 2022 году инженерным персоналом департамента силовой электроники датской компании Danfoss в России. Устройства частотного управления электроприводом VEDA - реализация и воплощение более чем 20 лет накопленной экспертизы и опыта на мировом рынке. Новая продукция разработана в короткие сроки с учетом огромного опыта отечественной эксплуатации ЧРП, а также постоянной систематизированной обратной связи от эксплуатирующих заказчиков.

Устройства плавного пуска VEDA MCD - это высокая надежность при невысокой цене, широкая и продуманная функциональность с учетом российских условий, испытания, сертификация, гарантийные программы. Предусмотрена вариативность исполнений – сетевые протоколы (Modbus RTU, Profibus), дополнительные входы и выходы, система контроля изоляции двигателя, дополнительные защиты.

В серию входят несколько модельных линеек для двигателей насосов водоснабжения и водоотведения, оборудования горнорудной промышленности, энергетики, инженерных систем зданий и сооружений, газонефтедобывающей, химической отраслей.
Преимущества УПП VEDA MCD
  • Нетребовательны к параметрам сети

    Обеспечивают старт асинхронного привода даже при небольшой мощности электросети. Ограничение пусковых токов позволяет избежать снижения напряжения, срабатывания автоматических выключателей, перегрузок трансформатора. Оборудование надежно стартует при ограниченной мощности сети.

  • Повышают срок службы

    Способствуют продлению срока службы механизмов и электродвигателей: уменьшается нагрев обмоток и старение изоляции. Исключают рывки и ударные нагрузки на механические передачи промышленного оборудования. Снижают вероятность аварий и отказов.

  • Универсальность

    Упрощают схему управления. Набор функций УПП включает управление пуском, разгоном и торможением, защиту от перегрузок, обрыва фаз, других недопустимых режимов работы. Цифровой комплекс в одном УПП заменяет сложную аналоговую схему с несколькими электроаппаратами и реле.

  • Внедряются в общую систему управления

    Применяются в децентрализованных приводах и в составе АСУТП. Поддерживают протоколы промышленной связи MODBUS-RTU и др., работают по командам центрального управляющего контроллера, легко встраивается в автоматизированные системы. Допускают автономную работу "УПП-электропривод".

Устройства плавного пуска
VEDA тип MCD-1
Описание серии, преимущества, модификации, функционал
Воспользуйтесь меню ниже, чтобы ознакомиться с подробной информацией о продукте или отправьте запрос
ОТПРАВИТЬ ЗАПРОС
Описание серии устройств плавного пуска VEDA серии MCD-1
VEDA MCD-1 - универсальное и компактное устройство плавного пуска со встроенным байпасом для двигателей мощностью от 0,37 до 75 кВт.

  • Оснащено байпасом для шунтирования устройства после разгона вала привода до номинальной скорости.
  • Может оснащаться интерфейсом RS-485 с поддержкой Modbus RTU для связи с автоматизированной системой управления,
  • Может оснащаться кнопкой «Пуск» на панели для местного управления.
  • Работает с однофазными и трехфазными двигателями c питанием 1×220В и 3×380В, имеет напряжение управления 24В или 220В.
  • Обеспечивает

старт на заданном токе или напряжении,

разгон пропорциональным повышением напряжения

торможение выбегом или плавным снижением напряжения


  • Выполняет 8 функций защиты: защиты от перегрузок, обрыва фазы, короткого замыкания и других ненормальный режимов.
  • Выпускается в 4 типоразмерах
  • Неприхотливо в транспортировке в отдаленные районы со сложным климатом
  • Выдерживает номинальные характеристики при работе при температурах от 0 до 40 °C
  • Степень защиты корпуса IP20
  • Маркировка клемм на русском языке

Применение: центробежные и погружные насосы, винтовые компрессоры, дробилки, вентиляторы.
Технические характеристики
серии VEDA MCD-1
Возможные способы подключения обмоток
Соединение по схеме «звезда»
Соединение по схеме «внешний треугольник»

Начальное напряжение пуска
30÷70%

Время ускорения
1÷30 с

Время замедления
0÷30 с

Байпас
Встроенный

Количество пусков в час
При нормальной нагрузке или без нагрузки — до 10
При тяжелой нагрузке — до 5

Сетевые протоколы
Modbus RTU (RS-485), в зависимости от заказанной модификации

Защитные функции
Защита от короткого замыкания
Защита от длительной перегрузки
Защита от перегрузок класса 10А, 10, 20 и 30
Дисбаланс фазных токов
Защита от неправильного чередования фаз
Защита от обрыва фаз
Защита от потери напряжения
Защита от перегрева тиристоров

Допустимые перегрузки
300% в течение 7 с при 50% времени включения и 50% времени выключения
Типовой заказной код VEDA MCD-1
VM-10-PXXX-XXXX-XX-CVХ-B-M
ОТПРАВИТЬ ЗАПРОС ДОКУМЕНТАЦИЯ ВЕРНУТЬСЯ К МЕНЮ MCD-1
ОТПРАВИТЬ ЗАПРОС ДОКУМЕНТАЦИЯ ВЕРНУТЬСЯ К МЕНЮ MCD-1
4 базовых модификации
VEDA MCD-1
Для корректного подбора оборудования отправьте заявку нашим инженерам - в ответ Вы получите спецификацию, точно соответствующую Вашим техническим требованиям.
Устройства плавного пуска VEDA серии MCD-1
для однофазных двигателей 1×220В
Напряжение управления питания 220В / 24В
Кнопка «Пуск»: Есть/Нет
Выходная мощность 0,37-7,5 кВт
Выходной ток 2-45 А
Габариты (В×Ш×Г, мм): от 175х92х95 до 222х125х132, 2 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-1
для однофазных двигателей 1×220В + ModBus
Напряжение управления питания 220В
Кнопка «Пуск»: Есть/Нет
Выходная мощность 0,37-7,5 кВт
Выходной ток 2-45 А
Габариты (В×Ш×Г, мм): от 175х92х95 до 222х125х132, 2 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-1
для трёхфазных двигателей 3×380В
Напряжение управления питания 220В / 24В
Кнопка «Пуск»: Есть / Нет
Выходная мощность 0,75-37 кВт
Выходной ток 1,5-75 А
Габариты (В×Ш×Г, мм): от 175х92х95 до 222х125х132, 3 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-1
для трёхфазных двигателей 3×380В + ModBus
Напряжение управления питания 220В
Кнопка «Пуск»: Есть / Нет
Выходная мощность 0,75-75 кВт
Выходной ток 1,5-150 А
Габариты (В×Ш×Г, мм): от 175х92х95 до 310х155х160, 4 типоразмера
Запросить / подобрать
Устройства плавного пуска
VEDA тип MCD-2
Описание серии, преимущества, модификации, функционал
Воспользуйтесь меню ниже, чтобы ознакомиться с подробной информацией о продукте или отправьте запрос
ОТПРАВИТЬ ЗАПРОС
Общее описание серии устройств плавного пуска VEDA серии MCD-2
VEDA MCD-2 - универсальное устройство плавного пуска, разгона, торможения асинхронных трехфазных электродвигателей напряжением 380В и мощностью 7,5-450 кВт с расширенным набором защитных функций.

  • Обеспечивает плавное и стабильное регулируемое нарастание скорости при малом пусковом токе, отсутствие рывков или ударов при пуске
  • Модульное конструктивное исполнение облегчает эксплуатацию и техническое обслуживание
  • 4 программируемых цифровых входа
  • 3 релейных выхода
  • 1 аналоговый вход (термистор)
  • Может оснащаться интерфейсом RS-485 с поддержкой Modbus RTU для связи с автоматизированной системой управления
  • Заменяет дроссели и другое оборудование для пуска двигателей, обеспечивая более безопасную, высокотехнологичную, надежную работу, быстрое и простое техническое обслуживание и длительный срок службы
  • Функции пуска и останова:

пуск с начальным током/напряжением

пуск с линейным увеличением напряжения

плавный останов с регулированием напряжения

разгон по заданной функции

торможение выбегом

форсированный пуск на повышенном моменте

кривые разгона для насоса


  • Предусмотрены режимы работы с управляющим контроллером и автономное функционирование.
  • Выполняет 12 функций защиты (подробнее в таблице характеристик)
  • Выпускается в 4 типоразмерах
  • Выдерживает номинальные характеристики при работе при температурах от 0 до 50 °C на высотах до 2000 м
  • Степень защиты корпуса IP20
  • Маркировка клемм на русском языке


Применение: нефтяная и металлургическая отрасли, открытые горные работы, морские порты, угольные рудники, электростанции, а также в любом другом тяжелом или тяжело нагруженном оборудовании, с пуском и загрузкой которого не справляются другие устройства.
Общие технические характеристики
серии VEDA MCD-2
Количество пусков в час
3-6

Сетевые протоколы
Modbus RTU (RS-485), наличие в зависимости от заказанной модификации

Защитные функции
Защита от короткого замыкания
Защита от перегрузки двигателя
Защита от превышении времени пуска
Защита от просадки напряжения
Защита от неправильного чередования фаз
Защита от замыкания на землю
Защита от перенапряжения
Защита от перегрева тиристоров
Таймаут при обмене данных
Асимметрия тока

Управление насосом
Специальные рампы разгона и торможения

Допустимые перегрузки
75-150 % в течение 10 с

Байпас
Внешний

Цифровые входы
4 программируемых

Релейные выходы
3 реле

Аналоговый вход
1 (термистор)

Дополнительный аналоговый выход
1, наличие в зависимости от модификации
Типовой заказной код VEDA MCD-2
VM-20-PXXX-XXXX-T4-AO-M
ОТПРАВИТЬ ЗАПРОС ДОКУМЕНТАЦИЯ ВЕРНУТЬСЯ К МЕНЮ MCD-2
ОТПРАВИТЬ ЗАПРОС ДОКУМЕНТАЦИЯ ВЕРНУТЬСЯ К МЕНЮ MCD-2
4 базовых модификации
VEDA MCD-2
Для корректного подбора оборудования отправьте заявку нашим инженерам -
в ответ Вы получите спецификацию, точно соответствующую Вашим техническим требованиям.
Устройства плавного пуска VEDA серии MCD-2
для трёхфазных двигателей 3×380В
Напряжение управления питания 220В
Выходная мощность 7,5-450 кВт
Выходной ток 18-840 А
Габариты (В×Ш×Г, мм): от 310х172х194 до 516х350х226, 4 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-2
для трёхфазных двигателей 3×380 В + ModBus
Напряжение управления питания 220В
Выходная мощность 7,5-450 кВт
Выходной ток 18-840 А
Габариты (В×Ш×Г, мм): от 310х172х194 до 516х350х226, 4 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-2
для трёхфазных двигателей 3×380 В
+ дополнительный аналоговый выход
Напряжение управления питания 220В
Выходная мощность 7,5-450 кВт
Выходной ток 18-840 А
Габариты (В×Ш×Г, мм): от 310х172х194 до 516х350х226, 4 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-2
для трёхфазных двигателей 3×380 В + ModBus
+ дополнительный аналоговый выход
Напряжение управления питания 220В
Выходная мощность 7,5-450 кВт
Выходной ток 18-840 А
Габариты (В×Ш×Г, мм): от 310х172х194 до 516х350х226, 4 типоразмера
Запросить / подобрать
Устройства плавного пуска
VEDA тип MCD-3
Описание серии, преимущества, модификации, функционал
Воспользуйтесь меню ниже, чтобы ознакомиться с подробной информацией о продукте или отправьте запрос
ОТПРАВИТЬ ЗАПРОС
Общее описание серии устройств плавного пуска VEDA серии MCD-3
VEDA MCD-3 - многофункциональные устройства управления асинхронными трехфазными электродвигателями мощностью от 30 до 500 кВт и трехфазным питанием 380 или 690 В.

  • Обеспечивает плавное и стабильное регулируемое нарастание скорости при малом пусковом токе, отсутствие рывков или ударов при пуске
  • 3 цифровых входа
  • 3 специальных входа (сохранение энергии, работа с генератором, 2 набора параметров, внешняя авария, сброс аварии)
  • 3 релейных выхода
  • 1 аналоговый вход (термистор)
  • Может оснащаться интерфейсами с поддержкой Modbus RTU и ProfiBus для связи с автоматизированной системой управления, и дополнительным аналоговым выходом
  • 6 кривых управления насосом
  • 12 выбираемых кривых линейного ускорения
  • 17 защитных функций
  • Дополнительные специальные функции: форсированный пуск, работа с дизель-генератором, управление механическим тормозом, динамическое торможение, журнал событий, и пр.
  • Предусмотрены режимы работы с управляющим контроллером и автономное функционирование.
  • Разработано и выпускается в соответствии со стандартом IEC 947-4-2 для оборудования класса A, отвечает требованиям UL.
  • Выпускается в 3 типоразмерах
  • Выдерживает номинальные характеристики при работе при температурах от 0 до 50 °C на высотах до 1000 м
  • Степень защиты корпуса - до IP20
  • Маркировка клемм на русском языке


Применение: нефтяная и металлургическая отрасли, открытые горные работы, морские порты, угольные рудники, электростанции, а также в любом другом тяжелом или тяжело нагруженном оборудовании, с пуском и загрузкой которого не справляются другие устройства: поршневые и винтовые компрессоры, мешалки, центробежные и погружные насосы, вентиляторы, конвейеры, шаровые мельницы, центрифуги, дробилки, экструдеры и др.

Общие технические характеристики
серии VEDA MCD-3
Максимальное количество запусков в час
30

Кривые управления насосом
6 выбираемых на месте кривых, предотвращающих избыточное давление
во время пуска и гидравлический удар во время останова

Продолжительность импульса запуска
Импульс 80% Un в течение регулируемого времени 0-1 секунды для запуска нагрузок с высоким трением

Начальное напряжение
10%-50% Un

Ограничение по току
100–400 % полной нагрузки двигателя

Время разгона
1-30 секунд

Время торможения
1-30 секунд

Вторая характеристика пуска
Вторичные характеристики пуска и остановки для начального напряжения, предела тока, времени разгона и замедления, тока полной нагрузки двигателя.

Энергосбережение
активируется, когда двигатель в течение длительного времени находится под небольшой нагрузкой.

Крутящий момент на малой скорости
максимальный крутящий момент, создаваемый при работе двигателя на 1/6 номинальной скорости в течение максимум 30 секунд.

Линейное ускорение
12 выбираемых кривых – определяют режим пуска для улучшения линейности разгона.
Типовой заказной код VEDA MCD-3
VM-30-PXXX-XXXX-T4-X-AO
ОТПРАВИТЬ ЗАПРОС ДОКУМЕНТАЦИЯ ВЕРНУТЬСЯ К МЕНЮ MCD-3
ОТПРАВИТЬ ЗАПРОС ДОКУМЕНТАЦИЯ ВЕРНУТЬСЯ К МЕНЮ MCD-3
12 базовых модификаций
VEDA MCD-3
Для корректного подбора оборудования отправьте заявку нашим инженерам -
в ответ Вы получите спецификацию, точно соответствующую Вашим техническим требованиям.
Устройства плавного пуска VEDA серии MCD-3
для трёхфазных двигателей 3×380 В
Напряжение управления питания 220В
Выходная мощность 30-500 кВт
Выходной ток 58-950 А
Габариты (В×Ш×Г, мм): от 400х280х218 до 600х540х310, 3 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-3
для трёхфазных двигателей 3×380 В + ModBus
Напряжение управления питания 220В
Выходная мощность 30-500 кВт
Выходной ток 58-950 А
Габариты (В×Ш×Г, мм): от 400х280х218 до 600х540х310, 3 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-3
для трёхфазных двигателей 3×380 В + ProfiBus
Напряжение управления питания 220В
Выходная мощность 30-500 кВт
Выходной ток 58-950 А
Габариты (В×Ш×Г, мм): от 400х280х218 до 600х540х310, 3 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-3
для трёхфазных двигателей 3×380 В
+ дополнительный аналоговый выход
Напряжение управления питания 220В
Выходная мощность 30-500 кВт
Выходной ток 58-950 А
Габариты (В×Ш×Г, мм): от 400х280х218 до 600х540х310, 3 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-3
для трёхфазных двигателей 3×380 В + ModBus
+ дополнительный аналоговый выход
Напряжение управления питания 220В
Выходная мощность 30-500 кВт
Выходной ток 58-950 А
Габариты (В×Ш×Г, мм): от 400х280х218 до 600х540х310, 3 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-3
для трёхфазных двигателей 3×380 В + ProfiBus
+ дополнительный аналоговый выход
Напряжение управления питания 220В
Выходная мощность 30-500 кВт
Выходной ток 58-950 А
Габариты (В×Ш×Г, мм): от 400х280х218 до 600х540х310, 3 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-3
для трёхфазных двигателей 3×690 В
Напряжение управления питания 220В
Выходная мощность 55-450 кВт
Выходной ток 58-460 А
Габариты (В×Ш×Г, мм): от 400х280х218 до 600х540х310, 3 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-3
для трёхфазных двигателей 3×690 В + ModBus
Напряжение управления питания 220В
Выходная мощность 55-450 кВт
Выходной ток 58-460 А
Габариты (В×Ш×Г, мм): от 400х280х218 до 600х540х310, 3 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-3
для трёхфазных двигателей 3×690 В + ProfiBus
Напряжение управления питания 220В
Выходная мощность 55-450 кВт
Выходной ток 58-460 А
Габариты (В×Ш×Г, мм): от 400х280х218 до 600х540х310, 3 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-3
для трёхфазных двигателей 3×690 В
+ дополнительный аналоговый выход
Напряжение управления питания 220В
Выходная мощность 55-450 кВт
Выходной ток 58-460 А
Габариты (В×Ш×Г, мм): от 400х280х218 до 600х540х310, 3 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-3
для трёхфазных двигателей 3×690 В + ModBus
+ дополнительный аналоговый выход
Напряжение управления питания 220В
Выходная мощность 55-450 кВт
Выходной ток 58-460 А
Габариты (В×Ш×Г, мм): от 400х280х218 до 600х540х310, 3 типоразмера
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-3
для трёхфазных двигателей 3×690 В + ModBus + ProfiBus
+ дополнительный аналоговый выход
Напряжение управления питания 220В
Выходная мощность 55-450 кВт
Выходной ток 58-460 А
Габариты (В×Ш×Г, мм): от 400х280х218 до 600х540х310, 3 типоразмера
Запросить / подобрать
Устройства плавного пуска
VEDA тип MCD-4
Описание серии, преимущества, модификации, функционал
Воспользуйтесь меню ниже, чтобы ознакомиться с подробной информацией о продукте или отправьте запрос
ОТПРАВИТЬ ЗАПРОС
Общее описание серии устройств плавного пуска VEDA серии MCD-4
VEDA MCD-4 - устройства управления пуском и остановом асинхронных трехфазных электродвигателями мощностью от 30 до 500 кВт и трехфазным питанием 380 или 690 В.

  • Обеспечивает пуск с начальным напряжением, торможение выбегом или плавным снижением напряжения.
  • Встроенный байпасный контактор для шунтирования тиристорных ключей после разгона вала до номинальной скорости.
  • Питание управляющей цепи – 220 В переменного или 24 В постоянного тока.
  • Компактная прочная конструкция
  • Простая интеграция в систему управления
  • Возможен монтаж на DIN-рейку
  • Централизованная регулировка параметров с помощью регуляторов на панели, удобное и интуитивно понятное управление
  • Светодиодная индикация состояния, простой анализ неисправностей
  • Регулируемое время плавного пуска и останова, несколько уровней начального напряжения плавного пуска
  • Выпускается в 2 типоразмерах
  • Степень защиты - IP21


Применение: промышленные и коммерческие холодильные устройства, морозильные камеры, водяные насосы и т.д.

Общие технические характеристики
серии VEDA MCD-4
Максимальное количество запусков в час
30

Кривые управления насосом
6 выбираемых на месте кривых, предотвращающих избыточное давление
во время пуска и гидравлический удар во время останова

Продолжительность импульса запуска
Импульс 80% Un в течение регулируемого времени 0-1 секунды для запуска нагрузок с высоким трением

Начальное напряжение
10%-50% Un

Ограничение по току
100–400 % полной нагрузки двигателя

Время разгона
1-30 секунд

Время торможения
1-30 секунд

Вторая характеристика пуска
Вторичные характеристики пуска и остановки для начального напряжения, предела тока, времени разгона и замедления, тока полной нагрузки двигателя.

Энергосбережение
активируется, когда двигатель в течение длительного времени находится под небольшой нагрузкой.

Крутящий момент на малой скорости
максимальный крутящий момент, создаваемый при работе двигателя на 1/6 номинальной скорости в течение максимум 30 секунд.

Линейное ускорение
12 выбираемых кривых – определяют режим пуска для улучшения линейности разгона.
Сравнительная таблица
серии VEDA MCD-4
Типовой заказной код VEDA MCD-4
VM-40-PXXX-XXXX-T4-CVX
ОТПРАВИТЬ ЗАПРОС ДОКУМЕНТАЦИЯ ВЕРНУТЬСЯ К МЕНЮ MCD-4
ОТПРАВИТЬ ЗАПРОС ДОКУМЕНТАЦИЯ ВЕРНУТЬСЯ К МЕНЮ MCD-4
2 базовые модификации
VEDA MCD-4, 26 моделей
Для корректного подбора оборудования отправьте заявку нашим инженерам -
в ответ Вы получите спецификацию, точно соответствующую Вашим техническим требованиям.
Устройства плавного пуска VEDA серии MCD-4
напряжение управления питания 24 В
Тип питания - трёхфазные двигатели 3х380 В
Выходная мощность 1,5-55 кВт
Выходной ток 4-105 А
Габариты (В×Ш×Г, мм): 175×45×130 (А), 215×75×180 (B)
Запросить / подобрать
Устройства плавного пуска VEDA серии MCD-4
напряжение управления питания 220 В
Тип питания - трёхфазные двигатели 3х380 В
Выходная мощность 1,5-55 кВт
Выходной ток 4-105 А
Габариты (В×Ш×Г, мм): 175×45×130 (А), 215×75×180 (B)
Запросить / подобрать
Устройства плавного пуска
VEDA тип MCD-5
Описание серии, преимущества, модификации, функционал
Воспользуйтесь меню ниже, чтобы ознакомиться с подробной информацией о продукте или отправьте запрос
ОТПРАВИТЬ ЗАПРОС
Общее описание серии устройств плавного пуска VEDA серии MCD-5
VEDA MCD-5 - серия универсальных и компактных устройств плавного пуска для трехфазных двигателей мощностью от 7,5 до 450 кВт с напряжением питания 380 или 690 В. Обеспечивают старт двигателей при невысокой мощности электросети, снижают нагрев обмоток статора, снижают влияние механических эффектов пуска под нагрузкой, увеличивают срок службы станков и механизмов.

  • Встроенный байпас
  • Напряжение питания управления – 220 В
  • Оснащен интерфейсом RS-485 (Modbus RTU) для работы в промышленных сетях
  • Удобный кнопочный пульт оператора, ЖК-дисплей, LED-индикация
  • 3 режима управления параметрами
  • 9 защитных функций
  • 25 параметров настройки
  • 3 программируемых цифровых входа
  • 2 релейных выхода
  • 1 аналоговый выход
  • Основные функции пуска и останова:

пуск с начальным током/напряжением

пуск с линейным увеличением напряжения

плавный останов с регулированием напряжения

торможение выбегом

форсированный пуск

кривые разгона


  • Выпускается в 6 типоразмерах
  • Неприхотливо в транспортировке в отдаленные районы со сложным климатом
  • Степень защиты - IP20
  • Маркировка клемм на русском языке


Применение: для электроприводов со средней, среднетяжелой и тяжелой нагрузкой: центробежные и погружные насосы, вентиляторы охлаждения и вентиляционных систем, компрессоры винтового типа, дробилки, и т.п. оборудование

Общие технические характеристики
серии VEDA MCD-5
Байпас
Встроенный

Время разгона
1-120 секунд

Время торможения
1-120 секунд

Режим управления
Линейно изменяющееся напряжение
Линейно изменяющийся ток
Режим ограничения тока

Сетевые протоколы
Modbus RTU (RS-485)

Защитные функции
Короткое замыкание
Перегрузка по току
Перегрев модуля
Таймаут пуска
Обрыв фазы
Перенапряжение
Пониженное напряжение
Защита от перегрузки
Дисбаланс напряжения

Допустимые перегрузки
150-600% Ie

Цифровые входы
3 Непрограммируемых

Релейные выходы
2 реле

Аналоговый выход
1 канал 4-20 мА / 0–10 В
Сравнительная таблица VEDA MCD-5
для трехфазных двигателей 3×380 В
Сравнительная таблица VEDA MCD-5
для трехфазных двигателей 3×690 В
Типовой заказной код VEDA MCD-5
VM-50-PXXX-XXXX-TX-CV2
ОТПРАВИТЬ ЗАПРОС ДОКУМЕНТАЦИЯ ВЕРНУТЬСЯ К МЕНЮ MCD-5
ОТПРАВИТЬ ЗАПРОС ДОКУМЕНТАЦИЯ ВЕРНУТЬСЯ К МЕНЮ MCD-5
2 базовые модификации
VEDA MCD-5, 41 модель
Для корректного подбора оборудования отправьте заявку нашим инженерам -
в ответ Вы получите спецификацию, точно соответствующую Вашим техническим требованиям.
Устройства плавного пуска
VEDA серии MCD-5
напряжение питания 3×380 В
Напряжение цепи управления - 220 В
Выходная мощность 7,5-450 кВт
Выходной ток 22-820 А
Габариты (В×Ш×Г, мм): от 278×150×158 до 939×330×379, 6 типоразмеров
Запросить / подобрать
Устройства плавного пуска
VEDA серии MCD-5
напряжение питания 3×690 В
Напряжение цепи управления - 220 В
Выходная мощность 30-450 кВт
Выходной ток 31-465 А
Габариты (В×Ш×Г, мм): от 350×180×177 до 790×320×309, 4 типоразмера
Запросить / подобрать
VEDA MC - надежно и выгодно!

Применение частотного привода позволяет:

  • снизить энергопотребление
  • снизить износ всех элементов системы
  • повысить срок службы всего комплекса оборудования
  • оптимизировать параметры техпроцесса
  • 24-60 месяцев
    Диапазон срока гарантии
  • 18 месяцев
    Средний срок окупаемости внедрения
  • 15-75%
    Экономия затрат на электроэнергию
УПП VEDA MCD:
PDF-материалы для скачивания
PDF-каталог VEDA
Устройства плавного пуска
серии MCD
Скачать PDF (7,8 Мб)
УПП VEDA серии MCD1
Руководство
по эксплуатации
Скачать PDF (1,2 Мб)
УПП VEDA серии MCD2
Руководство
по эксплуатации
Скачать PDF (2,1 Мб)
УПП VEDA серии MCD3
Руководство
по эксплуатации
Скачать PDF (6,6 Мб)
УПП VEDA серии MCD4
Руководство
по эксплуатации
Скачать PDF (0,5 Мб)
УПП VEDA серии MCD5
Руководство
по эксплуатации
Скачать PDF (16,4 Мб)
Если Вам требуются дополнительные материалы, сертификаты, технические файлы, которых Вы не смогли найти на странице - отразите это в запросе:
ОТПРАВИТЬ ЗАПРОС

Применение
частотно-регулируемых приводов VEDA MC

Линейка продуктов VEDA MC охватывает практически все области, в которых требуется автоматизация технологических процессов и гибкое управление скоростями электродвигателей

  • Вентиляционные системы

    Вентиляторы конденсаторов и градирен
    Вентиляторы приточно-вытяжных установок
    Дутьевые вентиляторы и дымососы
    Системы дымоудаления и подпора воздуха
    Противопожарные насосные системы
    Промышленные аппараты воздушного охлаждения

  • Насосы и насосные системы

    Насосные станции различного назначения
    Насосы повышения давления
    Циркуляционные насосы
    Конденсатные насосы
    Насосы, работающие на аккумулирующую емкость
    Специализированные промышленные насосы с переменным расходом.

  • Компрессорные агрегаты

    Поршневые компрессоры

    Спиральные компрессоры

    Винтовые компрессоры
    Центробежные компрессоры
    Нагнетательные системы
    Холодильные системы

  • Промышленность всех отраслей

    Приводы тяжелых механизмов и агрегатов: дозаторы, питатели, экструдеры, червячные прессы, смесители, скребковые механизмы, воздушные холодильники, аппараты воздушного охлаждения и т.п.

    Предусмотрена работа частотных приводов VEDA в условиях агрессивных сред, механических примесей в атмосфере, наличия больших колебаний параметров питающей сети.

  • Горнодобывающая отрасль

    Экскаваторы - роторные и электрические с канатным приводом.
    Ленточные конвейеры при открытом и закрытом бурении.
    Системы откачки сточных вод.
    Системы рудничной вентиляции (для вентиляторов нет действующих требований по взрывозащите, поэтому может быть оправдано применение преобразователей частоты).
    На этапах обогащения - оправдано применение с двигателями пульп-насосов, гидроциклонов, грохотов, дробилок, мельниц, и т.п.

  • Лифты

    Преобразователи частоты применяются при модернизации, полной замене и производстве лифтовых лебедок для оптимизации контроля крутящего момента и скорости на выходном валу электродвигателя лебедки лифта.

    Для этих целей VEDA MC разработала серию лифтовых частотных преобразователей VEDA LiftDrive - их внедрение позволяет заменить двухскоростные двигатели односкоростными, существенно снизить энергозатраты, использовать меньшие габариты двигателей и шкафов управления.

  • Краны

    Частотно-регулируемый привод может применяться практически на любом виде кранов и подъемников: козловых, опорных, мостовых, башенных, и др., обеспечивая плавность срабатывания на подъемах, спусках и линейных передвижениях тележек.

    Применение частотного привода повышает надежность работы электрооборудования крана, снижает износ механизмов, увеличивает производительность. Для крановых применений разработана специализированная серия преобразователей частоты VEDA CraneDrive.

  • Нефть и газ

    Частотно-управляемый привод применяется в нефтегазодобыче преимущественно в насосных системах буровых объектов: электрические центробежные, винтовые, шнековые насосы, штанговые установки. Возможно применение частотных приводов в составе газоперекачивающих станций, установок охлаждения.
    Особенности добывающих объектов обуславливают использование дополнительных опций для преобразователей частоты: повышенной степени внешней и внутренней защиты, дросселей, фильтров гармоник, и т.п. оборудования, которое предусмотрено в модельном ряду VEDA MC.

  • Судостроение

    Отрасль характеризуется рядом факторов, существенно влияющих на требования к оборудованию: морской туман, брызги, вибрации, повышенная температура среды в машинном отделении, нестабильная сеть, применение напряжения до 690В, и т.п.
    Оборудование VEDA предусматривает соблюдение всех требований для использования, в том числе, с применением дополнительных опций или специальных линеек продуктов для судостроения.

  • Энергетика

    В энергетике преобразователи частоты находят применения на объектах генерации, в первую очередь, для управления приводами дымососов, дутьевых вентиляторов, воздуходувок, конденсатных насосов, насосов химического цеха, пылепитателями котлов, питателями сырого угля и др.
    Кроме того, находят применение системы частотного управления высоковольтными двигателями.
ВЫБРАТЬ УСТРОЙСТВО
Есть проект?
Подберем частотный привод под Ваш техпроцесс
менее, чем за 3 часа, даже если неизвестен заказной код
Отправьте нам описание Вашей задачи, артикулы или спецификацию целиком - специалисты быстро проработают проект и вышлют коммерческое предложение с подробными комментариями
Отправить запрос
Сервисные возможности
VEDA MC и ее партнерская сеть помогает Заказчикам оптимизировать закупки, внедрение и последующую эксплуатацию продукции
  • Подбор оборудования и аналогов
    Заказчик получает предложение по техническому решению его задачи, даже если не знает точного заказного кода изделия, только на основе описания техпроцесса и установленного оборудования.
    Специалисты могу осуществить подбор аналогов из ассортимента ВЕДА МК, пересчитать проект целиком, вместе с другими типами оборудования, и предоставить обоснованное технико-коммерческое предложение с подробными пояснениями.
  • Кастомизация
    Для проекта Заказчика предлагаются как серийные устройства, так и дополнительные опции к ним.
    Если в системе управления есть какие-либо объективные специализированные требования или ограничения, требующие специальных настроек или доработки типовых изделий - специалистами предлагаются варианты изменений в конструкции или функционале, которые возможно внести в конечную серию прямо на этапе производства или программирования.
  • Настройка
    При необходимости, после поставки оборудования, сертифицированные специалисты VEDA или поставщика-партнера, могут прибыть на объект для осуществления шеф-монтажа, настройки и сопряжения устройств, проведения пуско-наладочных работ и пуска системы в эксплуатацию.
  • Обучение персонала Заказчика
    Компания VEDA MC снабжает Заказчика необходимой документацией и рабочими файлами, проводит обучение персонала программированию, настройке, приемам безопасной и правильной эксплуатации частотно-регулируемых приводов. Обучение проводится очно и в формате вебинаров.
  • ТО, гарантия, ремонт
    VEDA MC имеет самую большую в стране сеть собственных и партнерских сервисных центров, и предоставляет полный комплекс услуг для своего оборудования. Для всех преобразователи частоты и
    устройств плавного пуска действует гарантия 24 месяца, и ее можно расширить до 60 месяцев. Кроме того, разработаны и действуют сервисно-технические программы, в соответствии с которыми срок службы оборудования у Заказчика составит более 25 лет
  • Производство шкафов автоматизации
    Для проектов, в которых предусмотрены крупные объемы работ по созданию или крупной модернизации технологического процесса и системы автоматизации, специалисты VEDA и партнерской сети могут выступить не только в качестве поставщика компонентов и аппаратов, но и как производитель щитов автоматизации. Таким образом ликвидируется лишнее звено поставок, и Заказчик получает максимальный комплекс услуг из рук одного поставщика.
ОТПРАВИТЬ ЗАПРОС НА ОБОРУДОВАНИЕ VEDA MC ВЫБРАТЬ УСТРОЙСТВО
Недавние выполненные проекты с участием оборудования VEDA MC
Компания ВЕДА МК развивает продажи, ведет проектную и сервисную работу по торговой марке с 2022 года,
обзавелась знаковыми проектами на территории России
О ПОСТАВЩИКЕ

Компания ООО «Элснаб» (г. Москва)

  • Быстрый подбор оборудования VEDA MC для расчетов стоимости - от 1 часа
  • Прямые поставки со складов производителя = минимальные цены для заказчика
  • Гибкая система скидок, возможность предоставления отсрочки платежей
  • Более 16 лет опыта профессионального снабжения крупных предприятий
  • Более 4100 постоянных клиентов
  • Полная финансовая безопасность и прозрачность
  • Экспертная логистика: быстрая отгрузка и доставка в любой регион РФ
  • Полный цикл сервисной и гарантийной поддержки
  • Анализ техпроцесса, помощь при внедрении продукции VEDA MC
  • Оперативное техническое консультирование с использованием любых средств связи
  • Представительства в Санкт-Петербурге, Екатеринбурге, Новосибирске

Клиенты ООО «Элснаб»

Мы работаем на российском рынке с 2005 года, и выступаем в роли экспертного партнера по B2B-снабжению для крупнейших российских компаний
Не стоит терять время - обратитесь к профессионалам сегодня!
Отправьте нам Вашу задачу - быстро подберем необходимое решение, уточним все детали и предоставим коммерческое предложение.
Опишите задачу и требования к частотному приводу, оставьте Ваши контакты - и мы сформируем для Вас оптимальное решение в короткий срок:
Благодарим за отправленный запрос, он уже поступил в обработку!
Совсем скоро Вы получите квалифицированный ответ на вопросы, а также предложения по оптимальному техническому решению.
Добавьте файл с реквизитами* (работаем только с юр. лицами), спецификацию/иную документацию
ООО «Элснаб» - экспертные поставки
приводной техники VEDA MC

Контакты:

+7 800 7777 380
online@elsnab.ru


Москва, 1-й Красносельский переулок, д.9А, офис 25
ПН-ЧТ: 9:00—18:00, ПТ: 9.00−17:00; СБ-ВС: выходные дни.

ООО «Элснаб», 2005-2025 © All Rights Reserved.
Политика Конфиденциальности
